Samkoon SK系列觸摸屏是一款基于Linux系統的人機界面，符合EN55022和EN55024標準，符合FCC、CE、Class A，具有很強的抗干擾能力，符合工業環境的電磁兼容要求。該款產品配備有高性能的Cortex A8處理器，及高容量FLASH，可存儲大量數據，實現數據斷電不丟失；支持U盤存儲，可以實現數據的導入導出、工程更新及配方更新功能；支持在線及離線模擬，可直接從PLC中獲取數據；支持串口打印機，顯現畫面及數據打印；支持一屏多機，實現最大連接32個PLC或智能設備；支持多國語言，可實現5種語言任意切換；支持以太網通訊下載功能。

1. CPU單元

采用ARM Cortex-A8處理器，運算速度更快，功耗更小，運行更穩定。主頻高達600MHZ。

2. 觸摸板顯示單元

采用四線電阻式觸摸板，觸摸精度準確，經久耐用，觸摸壽命長。顯示屏為TFT LCD，26萬色真彩顯示。

3. 通訊模塊

采用抗干擾，防高壓，放雷擊的設計，增強了通信的準確性和可靠性，支持RS232/422/485通信。

4. 存儲單元

采用高容量的FLASH作為ROM，存取速度快，支持儲存大容量數據，斷電不丟失，支持U盤存儲。

5. 電源模塊

采取高精度開關穩壓電源，功耗小。

6. 芯片

采用的是TI基于ARM Cortex-A8內核的AM3352芯片。該芯片有以下幾個優點：一，該芯片是TI 史上公開資料最全的一個芯片；二，是產品定位最清晰的一個工業控制MCU；三，唯一一個集成2個MAC的 MCU。

7. USB主從站接口

產品提供了USB主站和USB從站接口，USB從站下載口支持10M/S的傳輸速度，快速下載；即插即用的USB主站口支持連接U盤、打印機、鼠標或其他USB設備。

8. 打印機、串行網絡

支持串口打印機打印畫面、數據等等；可以通過RS485通信，實現最大連接32個的PLC或智能設備通信。

9. 穿透通訊

可實現PC通過HMI直接與PLC或連接設備通信；可實現2臺HMI同時與1臺PLC通信。

10. 圖庫

提供大量豐富的、用于各行業的矢量圖；支持自定義矢量圖形，可自繪；支持BMP、JPG等圖片格式作為圖庫圖形；提供標準常用矢量圖外框；

11. 文本字體

多國語言文字，5種語言文字任意切換；支持TRUE TYPE（TTF）字體；支持復雜屬性的字體編輯功能，Unicode編碼，國際標準。

12.在線模擬

使用計算機直接連接PLC來模擬組態工程、可以從PLC獲得數據。

13.宏指令編程

支持C語言腳步；支持自動設置函數庫；支持自由口通信協議；支持C標準的數學運算函數；接口更熟悉，方便使用；多種執行方式。

14.U盤導入導出

支持U盤更新工程；支持U盤的數據導入導出；支持U盤更新配方；

15.其他

報警功能擴展；資料數據的導入導出；

16.以太網通信

通過以太網網絡，實現HMI與HMI、HMI與控制設備的通信。

高清電阻屏 > >

返回頂部

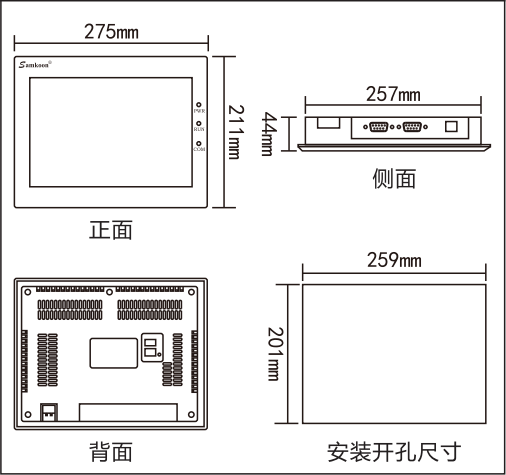

SK-102HE型號的產品尺寸：

外型尺寸：275×211×44

安裝開孔尺寸：259×201
